Concevoir un plan de circulation en entrepôt ne suffit pas : il faut le rendre visible, lisible et respecté par tous ceux qui évoluent dans l’espace. Un tracé au sol, des pictogrammes aux bons endroits, des consignes affichées aux entrées de zone ; chaque élément contribue à transformer une carte en comportement. C’est là que l’affichage joue un rôle concret : matérialiser les règles là où elles s’appliquent, sans que personne n’ait à les chercher.

Avant de choisir vos supports d’affichage, commençons par poser les bases d’un plan de circulation efficace.



Le plan de circulation est-il obligatoire en entrepôt ?

La question revient souvent lors des audits sécurité : faut-il disposer d’un document formalisé ? La réponse nuancée du droit du travail mérite d’être expliquée clairement, car elle conditionne la façon dont l’employeur doit structurer sa démarche.

Une obligation de résultat, pas de document

Le Code du travail impose à l’employeur de garantir la sécurité des travailleurs, notamment face aux risques liés à la coactivité entre piétons et engins. Aucun article n’exige explicitement un document intitulé « plan de circulation ». Ce que la loi impose, c’est le résultat : des voies clairement définies, des zones séparées, des risques identifiés et maîtrisés.

En pratique, l’absence de document ne protège pas l’employeur. En cas d’accident, la responsabilité civile ou pénale repose sur sa capacité à démontrer qu’il a organisé la circulation de façon sûre. Un plan formalisé reste la preuve la plus solide.

L’exception qui rend le plan obligatoire : le protocole de sécurité

Dès qu’un transporteur ou un sous-traitant extérieur intervient dans l’entrepôt, le protocole de sécurité devient obligatoire (article R. 4515-4 du Code du travail). Ce document doit notamment décrire les voies de circulation à emprunter, les zones de stationnement et les consignes applicables aux conducteurs extérieurs.

Le plan de circulation en entrepôt devient alors une pièce jointe naturelle du protocole. Sans lui, le protocole reste incomplet et difficilement opposable en cas de litige.

Les obligations de conception qui pèsent sur le bâtiment

Pour les entrepôts neufs ou réaménagés, les articles R. 4214-1 et suivants du Code du travail fixent des exigences de conception : largeur minimale des voies, gabarits adaptés aux engins, séparation des flux piétons et véhicules. Ces obligations s’appliquent dès la phase de projet et ne peuvent pas être corrigées uniquement par du marquage au sol.

Un bâtiment mal conçu génère des contraintes de terrain que même un plan de circulation bien pensé ne peut pas effacer totalement.

Ce que dit l’arrêté du 4 novembre 1993 sur le marquage des voies

Cet arrêté encadre les lieux de travail existants et précise les règles de signalisation applicable à la circulation interne. Les voies de circulation doivent être délimitées par un marquage au sol apparent, de couleur contrastée avec le sol, maintenu en bon état de lisibilité. Il distingue aussi les voies réservées aux engins de celles accessibles aux piétons.

Le texte ne définit pas une couleur unique obligatoire, mais renvoie à la norme NF X08-003 pour les conventions de marquage. En pratique, le jaune domine pour les voies chariots et le blanc pour les cheminements piétons.

Cartographier l’existant avant de dessiner quoi que ce soit

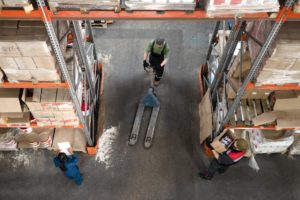

Recenser les flux réels

Contrairement aux flux théoriques qu’on imagine depuis un bureau, les flux réels sont ceux qu’on observe sur le terrain, souvent très différents. Un préparateur qui coupe par la zone de réception pour gagner du temps, un cariste qui remonte à contre-sens pour éviter un détour : ces écarts révèlent des dysfonctionnements ou des manques de lisibilité dans l’organisation actuelle.

Cinq familles de flux sont à distinguer : flux entrants, flux de stockage/réapprovisionnement, flux de préparation, flux sortants, flux annexes (déchets, retours, maintenance, visiteurs). Chacune génère des mouvements spécifiques, à des fréquences et avec des gabarits différents. Les croiser sans les avoir identifiés séparément conduit à des zones de conflit non maîtrisées.

Le diagramme spaghetti : mesurer avant d’optimiser

Le diagramme spaghetti est un outil simple : on trace sur un plan de masse les déplacements réels observés pendant une période donnée. Les lignes s’accumulent là où le trafic est dense, révélant les zones de croisement, les allers-retours inutiles et les chemins improvise.

Cet outil issu du Lean manufacturing s’applique directement à la logistique. Il permet de quantifier les distances parcourues, de localiser les points chauds et de hiérarchiser les priorités d’intervention avant de toucher au plan.

Identifier les points de conflit critiques

Un point de conflit est un endroit où deux flux incompatibles se croisent sans protection suffisante. Les angles morts en sortie d’allée, les entrées de quai sans séparation, les zones de charge de batteries où piétons et chariots se retrouvent mélangés : ce sont les accidents qui attendent.

La cartographie doit aboutir à une liste hiérarchisée de ces points, avec pour chacun la fréquence d’exposition et la gravité potentielle. Ce classement guide ensuite les choix d’aménagement et le niveau de protection à mettre en place.

Intégrer les flux « invisibles » : intérimaires, chauffeurs, visiteurs, prestataires

Ces personnes connaissent rarement les règles de l’entrepôt. Elles empruntent les chemins qui leur semblent logiques, parfois les plus dangereux. Un plan de circulation en entrepôt qui ne prend pas en compte ces flux externes est structurellement incomplet.

Les chauffeurs livrant en quai, les techniciens de maintenance intervenant la nuit, les visiteurs commerciaux traversant la zone de préparation : chaque profil génère des déplacements spécifiques, souvent hors des horaires de pic, dans des zones qu’ils ne connaissent pas. Les identifier dans la cartographie permet de leur dédier des itinéraires fléchés et des accès contrôlés.

Les schémas de flux : quel modèle pour quel entrepôt ?

Avant de tracer une seule ligne sur le sol, le schéma directeur de circulation doit être arrêté. Trois modèles principaux structurent la majorité des entrepôts, chacun avec ses avantages et ses contraintes d’implantation.

Flux en I (traversant) : réception et expédition opposées

Dans le flux en I, les marchandises entrent d’un côté du bâtiment et sortent de l’autre. Le sens de circulation est unique, les croisements entre flux entrants et sortants sont quasi inexistants. C’est le schéma le plus sûr et le plus fluide pour les grands volumes.

Il suppose un bâtiment rectangulaire avec des quais sur les deux façades opposées, ce qui n’est pas toujours possible. Quand la configuration l’autorise, c’est le modèle de référence pour les entrepôts à fort débit.

Flux en U : réception et expédition du même côté

Le flux en U regroupe réception et expédition sur la même façade, avec un stockage au fond du bâtiment. Les marchandises décrivent un U depuis leur arrivée jusqu’à leur départ. Ce modèle convient aux bâtiments avec une seule façade opérationnelle ou aux sites contraints.

L’inconvénient principal est la densité de trafic sur la façade commune, qui concentre les mouvements de quai et augmente les risques si la séparation des zones n’est pas rigoureuse.

Flux en L : compromis pour les contraintes de site

Le flux en L est un compromis entre les deux modèles précédents : réception et expédition sont sur deux façades perpendiculaires. Il s’adapte aux bâtiments en angle, aux sites avec contraintes foncières ou aux entrepôts dont la forme ne permet ni le I ni le U.

Les flux de circulation restent globalement séparés, mais la zone de jonction au niveau du coude génère des croisements à surveiller. Une signalisation renforcée à cet endroit est systématiquement nécessaire.

Le principe de marche en avant appliqué hors agroalimentaire

La marche en avant est souvent associée à la restauration ou à l’industrie agroalimentaire, où elle est réglementée. Dans un entrepôt logistique, le principe reste pertinent même sans obligation réglementaire : les marchandises avancent toujours dans le même sens, sans retour en arrière dans une zone déjà traversée.

Appliquer ce principe réduit mécaniquement les croisements, simplifie les itinéraires des opérateurs et limite les situations où un chariot doit reculer dans un couloir fréquenté. C’est une règle de bon sens qui améliore à la fois la fluidité et la sécurité.

Séparer les piétons et les engins : les quatre niveaux de protection

La coactivité entre piétons et chariots élévateurs est la première cause d’accidents graves en entrepôt. Aucun marquage seul ne protège un piéton face à un chariot de trois tonnes : la protection efficace s’organise en niveaux, du plus préventif au plus dissuasif.

Niveau 1 : supprimer la coactivité

La meilleure protection est celle qui supprime le risque à la source. Organiser les horaires pour que les préparateurs à pied travaillent dans des allées sans chariots, ou que les opérations de réapprovisionnement se déroulent hors des plages de préparation : c’est le niveau 1, le plus efficace.

Cette organisation a un coût en flexibilité, mais elle s’impose dans les zones les plus critiques. Elle ne remplace pas les autres niveaux, elle les complète en réduisant la fréquence d’exposition.

Niveau 2 : séparer physiquement

Quand la séparation organisationnelle n’est pas possible, la séparation physique prend le relais. Barrières de sécurité, glissières béton, garde-corps métalliques, portillons à l’entrée des allées piétons : ces dispositifs créent une frontière que ni l’inattention ni la fatigue ne peuvent franchir par accident.

Un portillon à fermeture automatique vaut mieux qu’une barrière qu’on laisse ouverte. La robustesse du dispositif doit être proportionnelle à la masse et à la vitesse des engins qui circulent à proximité.

Niveau 3 : matérialiser

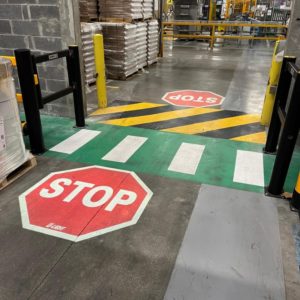

Le marquage au sol délimite visuellement les zones et rappelle en permanence les règles de circulation. Les cheminements piétons doivent être continus, sans interruption non signalée, avec des passages protégés aux croisements avec les voies chariots. La largeur minimale recommandée pour un cheminement piéton est de 80 cm, idéalement 1 mètre.

Le marquage ne retient pas physiquement un chariot, mais il structure la perception de l’espace pour tous les opérateurs. Son efficacité dépend directement de sa lisibilité : un marquage effacé ou recouvert de poussière ne sert à rien.

Niveau 4 : signaler et alerter

La signalisation intégrant des pictogrammes et de la signalétique en entrepôt complète les niveaux précédents en alertant sur les dangers en temps réel ou en signalant les zones à risque. Les miroirs convexes aux croisements d’allées aveugles, les feux tricolores aux sorties de zones de stockage dense, les blue spots (projection lumineuse au sol signalant l’approche d’un chariot) : chaque dispositif cible un angle mort spécifique.

Les systèmes de détection de proximité, qui déclenchent une alarme sonore ou lumineuse quand un piéton entre dans la zone d’action d’un engin, représentent aujourd’hui le niveau le plus avancé de cette famille. Leur coût a significativement baissé ces dernières années, les rendant accessibles à des entrepôts de taille moyenne.

Le cas particulier des quais et de la zone de manœuvre

Les quais concentrent plusieurs risques simultanés : chariots en manœuvre, chauffeurs qui descendent de leur véhicule, portes de quai ouvertes sur l’extérieur, sol potentiellement humide ou glissant. C’est la zone où le plan de circulation en entrepôt rencontre le plus de variables incontrôlables.

La zone de manœuvre extérieure doit être clairement délimitée, interdite aux piétons pendant les opérations de chargement, et dotée d’une signalisation visible depuis l’intérieur du bâtiment. Les accès piétons vers les quais doivent obligatoirement passer par des portillons distincts des portes chariots, jamais par la même ouverture.

Matérialiser le plan sur le terrain

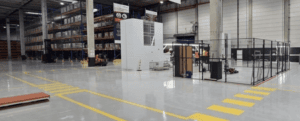

Marquage au sol : conventions de couleurs et limites

Sans couleur réglementairement imposée, les pratiques de terrain ont convergé vers quelques conventions stables. Le jaune identifie les voies de circulation des engins et les limites de stockage. Le blanc délimite les zones de travail et les cheminements piétons. Le rouge signale les interdictions d’accès ou les zones dangereuses. Le vert marque les issues de secours et les espaces de sécurité.

La peinture époxy reste la solution la plus durable sur béton industriel. Les bandes adhésives de marquage conviennent aux ajustements temporaires ou aux zones moins exposées. Quelle que soit la technique, la lisibilité doit être vérifiée tous les six mois : le trafic des chariots use le marquage bien plus vite qu’on ne l’anticipe.

Signalisation verticale et hauteur d’implantation

Les panneaux verticaux complètent le marquage au sol, notamment dans les zones où la visibilité au sol est limitée par les palettes ou les équipements. La hauteur d’implantation standard se situe entre 1,50 m et 2,20 m pour une lisibilité optimale depuis un chariot à mât relevé ou depuis la hauteur d’un piéton.

Dans les allées à grande hauteur de stockage, les panneaux fixés sur les rayonnages à hauteur des yeux restent plus efficaces que ceux accrochés en hauteur sous la charpente. La cohérence des pictogrammes avec la norme ISO 7010 facilite la compréhension immédiate, y compris pour les opérateurs non francophones.

Afficher le plan de circulation lui-même : où, pour qui, sous quel format

Le plan de circulation doit être affiché aux points d’entrée de l’entrepôt, aux postes d’accueil visiteurs et aux vestiaires ou salles de pause où les opérateurs passent chaque jour. Un format A3 minimum est nécessaire pour que la lecture soit possible sans s’approcher à moins de 50 cm.

Pour les chauffeurs extérieurs et les visiteurs occasionnels, un plan simplifié plastifié remis à l’accueil ou fixé à l’entrée de la zone de manœuvre est plus efficace qu’un plan complet. L’objectif n’est pas l’exhaustivité mais la compréhension immédiate des règles essentielles. C’est précisément là qu’un porte-affiche adapté aux environnements industriels fait la différence : le document reste lisible, propre et facilement remplaçable sans outil. Les cadres d’affichage aimantés DURAFRAME® MAGNETIC ou DURAFRAME® ADHESIF permettent de mettre à jour un plan affiché en quelques secondes, sans démonter ni abîmer le support.

Le problème de l’obsolescence

Un entrepôt évolue en permanence : réorganisation des zones de stockage, ajout d’une ligne de préparation, changement d’affectation d’une allée, nouveau flux retour. Le plan affiché, lui, reste souvent celui de l’inauguration ou du dernier audit. Ce décalage entre le plan et la réalité terrain est l’un des problèmes les plus fréquents et les moins traités.

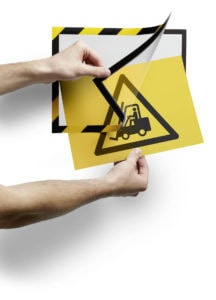

Un système d’affichage à encadrement magnétique supprime cette friction. Le document s’insère et se retire sans outil, sans colle, sans laisser de trace. Sur une armoire métallique de quai, une porte de bureau, un mur d’atelier ou une cloison de vestiaire, les cadres DURAFRAME® s’adaptent à la surface disponible. Pour les zones humides ou exposées à la poussière industrielle, le traitement anti-reflet des modèles de la gamme garantit une lisibilité constante même dans des conditions d’éclairage difficiles.

Les erreurs les plus fréquentes dans les plans de circulation

• Plan dessiné en bureau sans relevé terrain ;
• Sens de circulation ignoré parce qu’il rallonge le trajet ;
• Marquage effacé jamais refait ;
• Plan non mis à jour après réimplantation ;
• Absence de flux dédié pour les visiteurs et chauffeurs ;
• Zones de dépose temporaire non prévues, donc improvisées dans les allées ;
• Plan affiché uniquement en français.



Un plan de circulation en entrepôt efficace repose sur trois piliers : une cartographie fidèle des flux réels, un schéma de circulation adapté à la géométrie du site et une séparation rigoureuse entre piétons et engins. Ce n’est pas le document qui protège, c’est sa traduction concrète sur le terrain, à travers le marquage, la signalisation et les barrières physiques.

Le point que les équipes terrain remontent le plus souvent : le plan affiché en entrepôt devient obsolète en quelques semaines dès que l’activité évolue. Maintenir la lisibilité de l’information au sol et en affichage mural n’est pas un chantier ponctuel, c’est une gestion continue. Un porte-affiche adapté, repositionnable, résistant aux chocs et à la poussière, fait une vraie différence dans des environnements où les mises à jour sont fréquentes. Les cadres d’affichage DURAFRAME®, récompensés par quatre Design Awards et fabriqués par une entreprise certifiée ISO 14001, sont conçus précisément pour ces contraintes industrielles.
