L’affichage en atelier de production regroupe l’ensemble des documents physiques installés sur les postes, les machines et les zones de circulation d’un site de fabrication : consignes de sécurité, indicateurs de performance, modes opératoires, plannings et informations réglementaires. Il remplit à la fois une obligation légale et une fonction de pilotage opérationnel.
Sa particularité tient aux conditions dans lesquelles il doit tenir (projections, poussière, vibrations, lecture à distance) et à la fréquence de mise à jour qu’exige une production qui change de série, d’équipe ou de cadence. Voici ce qu’il faut afficher, à quel endroit, et comment choisir le support qui résistera.
Les 5 fonctions de l’affichage en atelier de production
L’affichage en atelier remplit cinq fonctions distinctes. Les confondre sur un même panneau est l’erreur la plus courante : l’opérateur cesse alors de distinguer ce qui relève de l’obligation de ce qui relève de l’information du jour.
- Signalétique de flux : plans de circulation, balisage des zones, sens de passage, séparation piétons-engins. Ces repères organisent les déplacements et limitent les risques de collision. Ils sont permanents et changent rarement.
- Consignes de sécurité : équipements de protection obligatoires par poste, procédures d’urgence, points de rassemblement, dangers spécifiques à la zone. Ces documents ont une valeur réglementaire : l’affichage des consignes de sécurité incendie est imposé par les articles R.4227-37 et R.4227-38 du Code du travail, et le port des EPI par les articles R.4321-4 et R.4323-95 à R.4323-97. Les pictogrammes utilisés doivent être conformes à la norme ISO 7010.
- Indicateurs de production : objectifs du jour ou de l’équipe, réalisé, écart, temps d’arrêt, taux de rebuts, fiches de contrôle qualité. Ce qui compte ici est l’écart entre l’attendu et le réalisé : un affichage qui montre la production sans l’objectif n’apprend rien à personne ; le management visuel est important dans une démarche lean. C’est le registre qui change le plus souvent, donc celui qui dicte le choix du support.
- Information RH : plannings, horaires collectifs, notes de service, affichage obligatoire légal. Une partie peut rejoindre le tableau des locaux collectifs, mais les horaires et les consignes d’urgence ont leur place dans l’atelier lui-même. Il est important de communiquer avec ses équipes sans poste informatique quotidiennement.
- Conduite et maintenance des machines. Procédures d’allumage, d’arrêt et de nettoyage, gammes de maintenance de premier niveau, points de contrôle. Cet affichage au service de la maintenance se place sur la machine, pas à côté : c’est la seule position qui garantisse qu’il sera lu au moment du geste.
Une règle pratique pour les distinguer : attribuez une couleur de bordure constante à chaque fonction, identique dans tout l’atelier. Un opérateur qui change de poste retrouve alors l’information sans réapprendre à lire le panneau.
Où placer chaque affichage dans l’atelier
Le contenu compte moins que l’emplacement : un document juste, placé là où personne ne passe, ne produit aucun effet.
À l’entrée de zone : ce qui conditionne l’accès. EPI à port permanent, dangers généraux de la zone, plan de circulation. C’est le seuil physique qui déclenche la lecture.
Au poste de travail : ce qui concerne le geste. Mode opératoire, points de contrôle qualité, EPI à port ponctuel, consignes propres à l’opération. Format A4 suffisant, à hauteur de regard.
Sur la machine : ce qui concerne l’équipement. Procédures de conduite, consignation, maintenance de premier niveau. Support magnétique, directement sur la carcasse.
Dans les allées de circulation : ce qui doit être vu à distance et en mouvement ; on retrouve l’équivalent en entrepôt logistique également. Vitesse des engins, priorités, sorties de secours. Format A3 minimum, hauteur comprise entre 1,50 et 2,20 mètres pour une lecture piétonne, au-dessus des équipements pour une lecture depuis un chariot.
Au panneau d’équipe : ce qui s’anime. Indicateurs, objectifs, plans d’action, informations RH. Placé sur un point de passage obligé (vestiaires, pointeuse, entrée d’atelier) et actualisé à rythme fixe.
Les contraintes de l’environnement de production et les supports adaptés
L’affichage en atelier de production doit faire face à des conditions que les environnements de bureau ne connaissent pas : projections d’eau ou d’huile, poussière en suspension, vibrations des machines, variations de température, etc.
Les porte-affiches DURABLE ont été conçus pour ces environnements. Les modèles magnétiques résistent aux vibrations sans se décrocher, tandis que les versions adhésives tiennent fermement sur les surfaces lisses même exposées à l’humidité ambiante. Le traitement anti-reflet disponible sur plusieurs modèles garantit la lisibilité même sous éclairage industriel direct.
Fondée en 1920 et certifiée ISO 14001, DURABLE conçoit des produits pensés pour durer. Les cadres d’affichage DURAFRAME® ont d’ailleurs été récompensés à plusieurs reprises pour leur design fonctionnel : Red Dot Design Award 2011, Product Design Award 2011, Design Award 2015 et 2017. Ces distinctions reflètent une conception orientée usage réel et pas seulement esthétique.
Les cadres DURAFRAME® en atelier de production
DURAFRAME® vous donne les moyens de concevoir un affichage en atelier de production à la fois clair, pertinent et percutant.
Votre signalétique trouve sa place sur n’importe quelle surface grâce aux différentes versions du cadre d’affichage DURAFRAME®.
Avec un dos adhésif pour les surfaces lisses, magnétique pour les surfaces métalliques des machines, le support d’affichage mural peut aussi s’adapter aux surfaces vitrées et même, aux supports les plus fragiles.

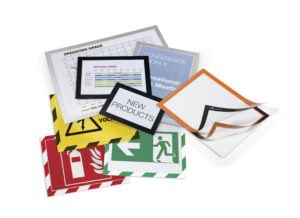

Grâce aux différents formats disponibles et à la variété des couleurs de la bordure du cadre d’affichage DURAFRAME®, vous pouvez composer un affichage d’atelier de production sur mesure.
La bordure magnétique colorée permet de classer visuellement l’information par thématique pour que chacun puisse l’identifier plus rapidement.

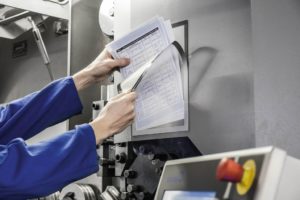

De plus, elle facilite la mise à jour de votre affichage. Il suffit de la soulever pour retirer l’ancien document et le remplacer par un nouveau. En plus d’être efficace, le porte-affiches DURAFRAME® est à la fois intelligent et simple à utiliser.
Et enfin, nous l’avons conçu pour vous accompagner durablement. Résistant et élégant à la fois, il vous permettra de concevoir un affichage industriel de production qualitatif et professionnel qui durera de nombreuses années.
Envie d’en savoir plus ou de recevoir un échantillon de porte affiche pour juger par vous-même de la qualité du cadre d’affichage DURAFRAME® pour votre atelier de production ? Contactez-nous dès maintenant !
Tout savoir sur l'affichage en atelier de production
Quel porte-affiche choisir pour afficher des consignes de sécurité en atelier ?
Pour un atelier de production, les cadres d’affichage magnétiques ou adhésifs avec traitement anti-reflet sont les plus adaptés : ils garantissent une lisibilité immédiate sans reflets gênants. DURAFRAME® propose une version SECURITY spécifiquement conçue pour ce type d’affichage réglementaire.
Comment fixer un cadre d'affichage sur une armoire ou une machine-outil en atelier ?
Sur des surfaces métalliques (armoires, portes, machines-outils), un cadre aimanté est la solution la plus pratique : pas de perçage, pas de colle, retrait sans trace. DURAFRAME® MAGNETIC est conçu précisément pour ces supports et se repositionne facilement lors des réorganisations d’espace.
Quel support d'affichage est recommandé pour une démarche 5S ou Lean en production ?
La démarche 5S exige un affichage clair, facilement modifiable et remis à jour sans perdre de temps. Les cadres à encadrement magnétique, comme ceux de la gamme DURAFRAME®, permettent d’actualiser un document en quelques secondes, sans outil.
Existe-t-il des cadres d'affichage résistants à la poussière et aux vibrations pour un environnement industriel ?
Les environnements industriels exposent les supports à des conditions difficiles : vibrations, poussière, humidité. Choisir un cadre robuste, avec une fixation ferme et un film de protection du document, limite les remplacements fréquents. DURABLE, certifié ISO 14001 et plusieurs fois primé pour le design de ses produits, propose des cadres pensés pour durer dans ces contextes.
Quels affichages sont obligatoires dans un atelier de production ?
Trois catégories le sont. Les consignes de sécurité incendie, imposées par l’article R.4227-37 du Code du travail et dont le contenu est fixé limitativement par l’article R.4227-38. Les consignes de port des EPI à chaque poste concerné, au titre des articles R.4321-4 et R.4323-95 à R.4323-97. Et la signalisation des zones et équipements dangereux, conforme à la directive 92/58/CEE et à la norme ISO 7010. S’y ajoutent les modalités de consultation du document unique d’évaluation des risques, affichées en application de l’article R.4121-4.
À quelle fréquence faut-il mettre à jour l’affichage dans un atelier ?
Cela dépend du registre. Les indicateurs de production se mettent à jour chaque jour ou chaque équipe, les plans d’action chaque semaine, l’affichage réglementaire au moins une fois par an et à chaque modification de l’installation ou de l’organisation. Chaque document gagne à porter visiblement sa date de dernière mise à jour : c’est ce qui permet à l’équipe de savoir si le panneau est encore vivant. Un affichage obsolète est plus dangereux qu’un affichage absent, parce qu’il apprend aux opérateurs à ne pas se fier à ce qui est affiché.
